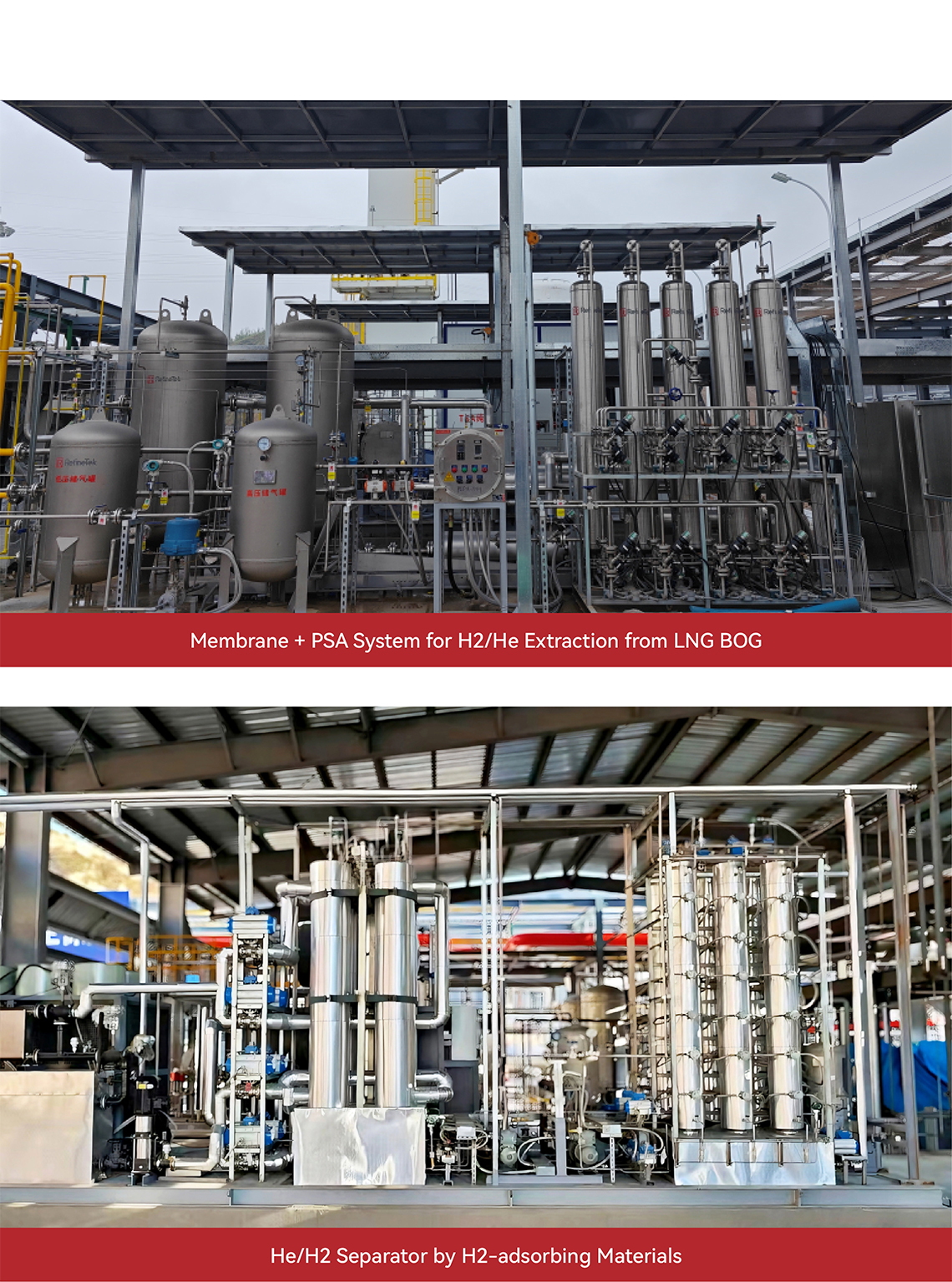

LNG BOG提氦提氢系统

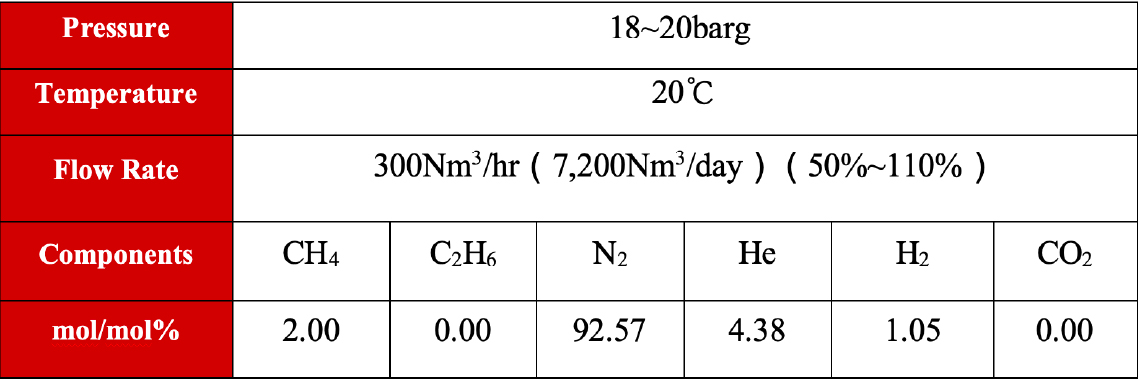

工艺输入参数

工艺输出参数

He产品规格

He Purity: ≥99.999%mol

He Pressure: ≥200barg (Pressurized)

He Yield: ≥97%

 H₂产品规格

H₂ Purity: ≥99.999%mol

H₂ Pressure: ≥200barg (Pressurized)

H₂ Yield: ≥95%

工艺描述

以LNG BOG为原料，将经过多重预处理和预纯化（包括并不限于除油、除水、低温分离纯化、复温、加压、干燥、脱碳等）后的含较高浓度的He/H₂混合气，杂质为大量CH₄和N₂，经过膜分离提He/H₂、PSA精制、合金He/H₂分离、TSA精纯化等工艺分别去除He/H₂混合气中的CH₄、N₂和Ne，分别提取获高纯He、高纯H₂产品的装置。

天然气/煤层气/页岩气综合利用系统

工艺输入参数

工艺输出参数

He产品规格

• He产品气纯度：99.999%mol

• He产品压力：≥200barg

• He产品收率：≥97%

H₂产品规格

• H₂产品气纯度：≥99.999%mol

• H₂产品压力：1~50barg（根据放氢温度可调）

• H²产品收率：≥95%

C₂H₆产品规格

• C₂H₆产品气纯度：≥99%mol

• C₂H₆产品压力：≥2.5bara

• C₂H₆收率：≥98%

LPG产品规格

• LPG产品气纯度：≥99%mol

• LPG产品压力：≥2.5bara

• LPG收率：≥98%

LNG产品规格（如需要）

• LNG产品气纯度：≥99%mol

• LNG产品压力：≥2.5bara

• LNG收率：≥98%

以天然气/煤层气/页岩气为原料，将经过多重预处理和预纯化（包括并不限于除油、除水、低温分离纯化、复温、加压、干燥等）后的低浓度He/H₂混合气，杂质为大量CH₄和烃类，经过低温分级精馏、膜分离浓缩He/H₂、PSA精提纯He/H₂、合金He/H₂分离、TSA脱Ne等工艺分别去除He/H₂混合气中的CH₄、N₂等，分别提取获得高纯He、电子级H₂产品、液态C₂H₆、LPG、LNG（或者管道天然气）的装置。

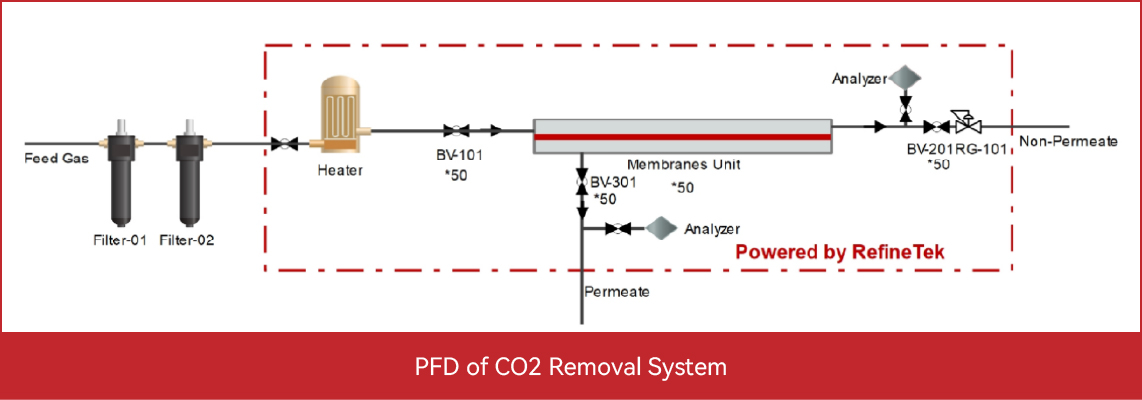

天然气/煤层气/页岩气脱CO2系统

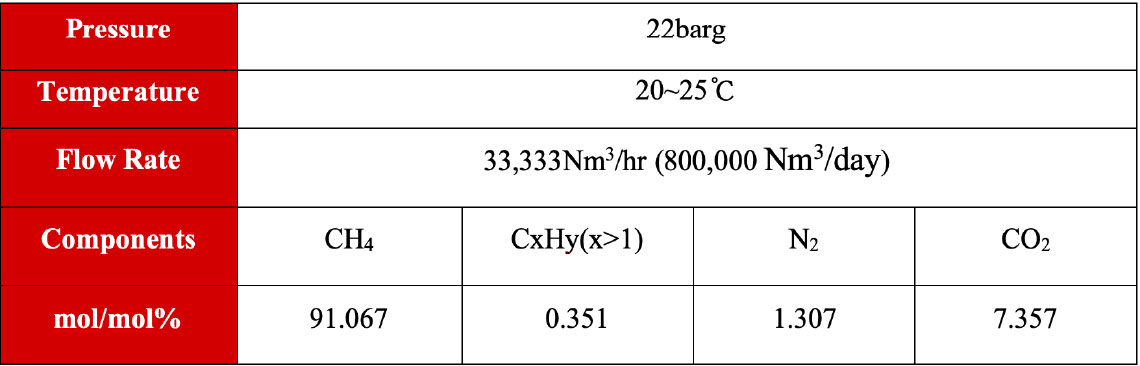

工艺输入参数

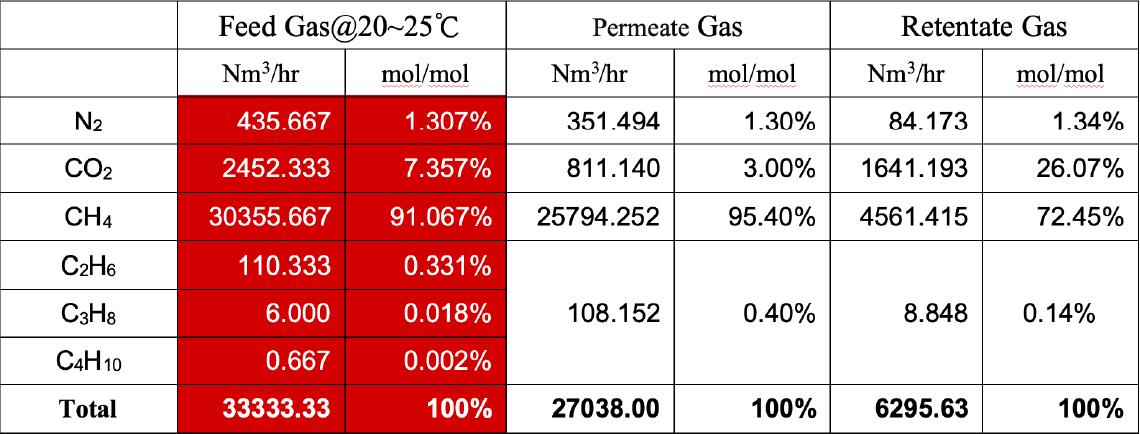

工艺输出参数

其中：天然气收率>85%，天然气产品气中CO2含量从7.357%mol降低到3%mol
